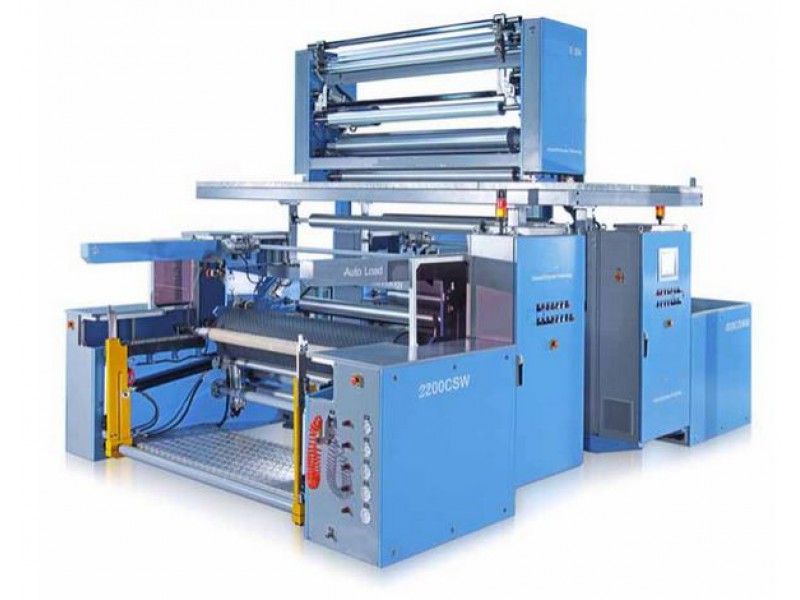

НАМОТЧИК ПЛЕНКИ Orion AW2200
Современный двухпостовой полностью автоматический центральный намотчик Orion AW2200 имеет управление с применением программных логических контроллеров, в том числе функцию автоматической загрузки/разгрузки рулонов.
Намотчик выполнен согласно европейским стандартам качества CE, UL на заводе, сертифицированном по стандарту ISO 9001/9002.
Изделие комплектуется счетчиками метража, сервоприводом Schneider Electric, WEG AG, частотным приводом Yaskawa, продольными ножами со сдвоенными лезвиями, пневмоштангами и другими высококачественными узлами, обеспечивающими удобную, надежную и безопасную эксплуатацию. В дополнительную комплектацию могут входить устройства отбора кромки, снятия статического электричества. Система автоматизированного управления фирмы B&R имеет цветной сенсорный экран.
ФУНКЦИИ
Намотчик обеспечивает намотку пленки в зазорном и контактном режимах на один или два поста при следующих параметрах:
- Линейная скорость намотки до 100 м/мин;
- Ширина полотна до 2200 мм;
- Диаметр наматываемого рулона до 800 мм;
- Стандартный диаметр шпули 76 мм
- Натяжение полотна от 40 до 400 Н.
Типовые виды намотки полотна:
- рукав;
- полурукав (рукав, разрезанный по боковой складке);
- два полотна (рукав, разрезанный вдоль двух боковых складок либо рукав с обрезкой кромок);
- несколько отдельных рулонов с полотном;
- два полурукава и т.п.
КОМПЛЕКТ ПОСТАВКИ
- Два поста намотки;
- Промежуточное тянущее;
- Пневмоштанга под шпулю 76 мм - 4 шт. в комплекте поставки;
- Два комплекта продольных ножей на каждом посту намотки плюс два продольных ножа на тянущем устройстве
УСЛОВИЯ ПОСТАВКИ
Стоимость намотчика: 135 тыс. долларов США.
Срок поставки: товар готов к немедленной отгрузке после поступления оплаты.
Место поставки: г. Шунде, Китай
Демонстрация оборудования производится по запросу.
ПОДРОБНОЕ ОПИСАНИЕ
Ширина валов намотчика составляет 2300 мм;
Промежуточное тянущее.
Промежуточное тянущее оснащается парой валов диаметром 168 мм с сервоприводом, а также станцией резки с продольными ножами;
Два поста намотки.
Каждый пост осуществляет полностью автоматический цикл намотки, от загрузки пневмоштанги со шпулей до выгрузки готового рулона.
Диапазон натяжения полотна регулируется в дипазаоне от 40 до400 Н. Реализована функция управления натяжением полотна для устранения утяжки и конусности края рулона;
Тензометрия производства США;
Привод гуммированного контактного барабана: двигатель WEG AG, частотник Yaskawa;
Привод центральной намотки сервомотор и привод Schneider Electric;
Отрезка полотна осуществляется дисковым ножом;
Установлена система разгрузки готового рулона на основе гидропривода;
Имеется робот и конвейер загрузки пневмоштанг.
| Технические характеристики Намотчика | |
| Линейная скорость намотки | до 100 м/мин |
| Ширина валов намотчика | 2230 |
| Ширина полотна, мм | до 2200 |
| Диаметр наматываемого рулона, мм | до 800 |
| Стандартный диаметр шпули, мм | 76 |
| Натяжение полотна, Н | от 40 до 400 |
| Виды намотки полотна | - рукав; - полурукав (рукав, разрезанный по боковой складке); - два полотна (рукав, разрезанный вдоль двух боковых складок либо рукав с обрезкой кромок); - несколько отдельных рулонов с полотном; - два полурукава и т.п. |
| Система разгрузки готового рулона | на основе гидропривода |
| Загрузка пневмоштанг | робот и конвейер загрузки |
| Количество постов намотки | 2 |
| Продольные ножи | Два комплекта продольных ножей на каждом посту намотки плюс два продольных ножа на тянущем устройстве |
